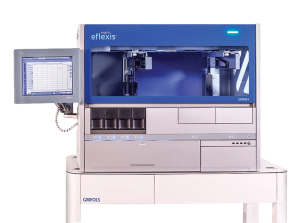

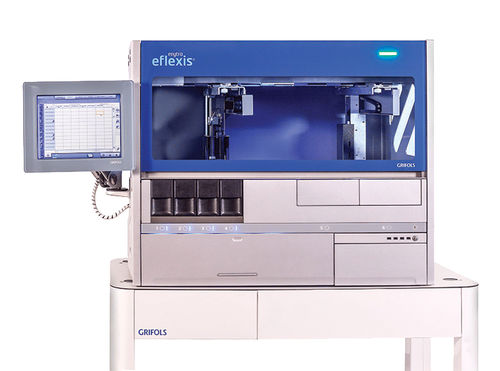

Eflexis

Système automatisé Erytra Eflexis pour le typage sanguin



Categories: ,

Évolutif

Facilitez le travail quotidien grâce à une conception intelligente et compacte qui s’adapte aux flux de travail du laboratoire.

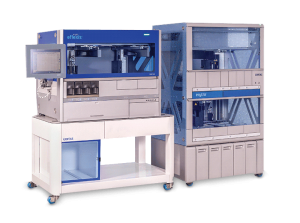

  • Pour des configurations de laboratoire variables, combinez Erytra avec Erytra Eflexis en utilisant le même logiciel et les mêmes porte-échantillons
  • Possibilité de connecter les unités Erytra et Erytra Eflexis en réseau avec accès à distance pour la validation des résultats et le support après-vente via une connectivité bidirectionnelle LIS
  • Les réactifs universels sont toujours utilisés sur les différentes plateformes Grifols

Souple

Obtenez des performances hautement flexibles pour plusieurs configurations de laboratoire.

  • Reconnaissance automatique de la taille et du diamètre du tube
  • Feuille de travail sur mesure
  • Programme de contrôle qualité intégré

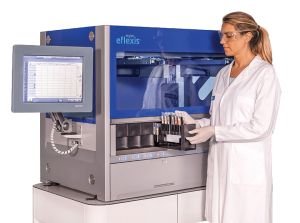

  • Chargement continu d’échantillons et de réactifs sans aucune interruption du processus analytique
  • Gestion des statistiques
  • Position aléatoire pour les réactifs, les cartes et les échantillons, et manipulée avec les mêmes porte-échantillons Erytra qui sont utilisés par tous les systèmes DG
  • Des incubateurs conçus pour fonctionner de manière autonome





Facile à utiliser

Minimisez l’interaction de l’opérateur avec une expérience conviviale et une conception intelligente et compacte avec une organisation interne facile.

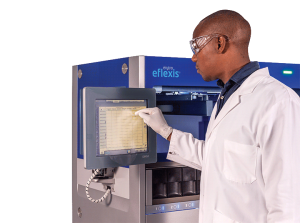

  • Interagissez avec un écran tactile externe, qui peut être placé de chaque côté de l’instrument pour une utilisation optimale de l’espace du laboratoire
  • Couplé au logiciel Erytra qui nécessite une formation minimale
  • Informations en temps réel sur l’état du réactif et de l’échantillon
  • Coloration haute définition pour les révisions de résultats
  • Les conteneurs innovants chargent et déchargent facilement les solutions de lavage et les déchets avec très peu d’interaction de l’utilisateur et un entretien minimal
  • La technologie unique de perforation et de distribution simultanées utilise 100 % des puits de la carte et empêche la contamination croisée

Haute qualité

Faites confiance à l’expérience de Grifols dans le développement et la fabrication d’instruments d’immunohématologie entièrement automatisés.

  • Y compris un service et une assistance internationaux de haute qualité







Sécurise

Gardez vos données entièrement sécurisées avec un accès contrôlé et des sauvegardes automatisées.

    • L’accès au système est contrôlé par mot de passe
    • L’ensemble du processus et les résultats sont entièrement traçables



    • Des rôles spécifiques peuvent être configurés pour chaque utilisateur avec des autorisations différentes
    • Fonction de sauvegarde automatique de la base de données
    • Vérification du contrôle qualité à différentes étapes de la procédure de test
    • Gestion dédiée des résultats du contrôle qualité



Specification du produit

Système Automatisé Erytra Eflexis
Exigences physiques, électriques et environnementales
Dimensions
(L x P x H ; sans moniteur)		 110 x 71 x 91 cm (43,3 x 27,9 x 35,8 pouces)
Masse
  • 173 kg (381 livres)
  • Avec emballage : >193 kg (425 lb)
Tension 100-240V
La fréquence 50/60Hz
Pouvoir 600 W ; 30 VA de consommation à l’état inactif
(±10% de la tension nominale)
Fusibles 2 x T6.3AL 250 V, 5 x 20 mm (0,8 in)
Protection contre les chocs électriques Classe I
Catégorie d’installation Catégorie de surtension II (niveaux locaux, instruments, équipements portables, etc.)
Température de fonctionnement 15-30°C (59-86°F)
Humidité opérationnelle 85 % (sans condensation)
Altitude 3000 m (9843 pieds)
Degré de contamination 2
Spécifications fonctionnelles

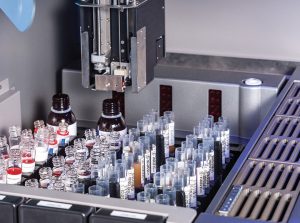

Station d’échantillonnage spécification
La capacité de charge Jusqu’à 72 tubes simultanément
Système de chargement Jusqu’à 6 supports amovibles avec 12 positions/chacun
Chargement/déchargement continu des échantillons Oui
Gestion des échantillons d’urgence Oui
Contenants d’échantillons
  • Matériau : tubes en plastique ou en verre
  • Dimensions : 9 ≤ Ø ≤ 16 mm et longueur ≤ 100 mm
Adaptateurs pour tubes échantillons
  • Norme : Non
  • Pédiatrique : Oui ; même rack pédiatrique Erytra (16,5 x 5,5 x 9,5 cm; 6,5 x 2,2 x 3,7 pouces)
Positionnement de l’échantillon Continu et aléatoire
Nombre de sondes 1
Détection de niveau Oui, sur la sonde
Détection de caillots pour les échantillons Oui, sur la sonde
Dilution de l’échantillon Oui, en utilisant le diluant DG Gel Sol dans une station de dilution avec gobelet autolavant
Identification positive de l’échantillon Oui
Exemple de type de code-barres
  • Entrelacé 2 sur 5
  • Code 3 sur 9
  • Barre de code
  • EAN-8, EAN-13, JAN-8, JAN-13
  • Indicatifs 128 A, B et C (ISBT 128)
  • Autres en configuration
Vitesse totale
  • Débit maximal : 50 cartes/h (400 résultats/h)**
  • Typage complet des groupes sanguins ABO/Rh : 35 échantillons/h***
  • Dépistage des anticorps (I, II, III) : 72 échantillons/h
  • Type & écran : 23 échantillons/h****
Vie utile 7 ans
Station de réactif liquide spécification
Emplacements des réactifs Jusqu’à 46 réactifs liquides (34 RRBC + 2 DG Gel Sol + 10 antisérums liquides)
Agitation des réactifs Oui, jusqu’à 34 positions (RRBC)
Système de chargement de réactif Par 2 racks linéaires amovibles à accès continu
Réactifs autorisés Réactifs autorisés par Grifols
Flacons de réactif Diamètre : 17 ≤ Ø ≤ 21,3 mm
Identification positive automatique des réactifs Oui, par lecture de code-barres
Station de cartes spécification
Capacité de chargement Un maximum de 200 cartes (1600 tests)
Système de chargement Porte-cartes DG Gel, directement dans les 2 tiroirs à ouverture indépendante
Support de service 12 postes
Chargement et déchargement en continu Oui
Nombre de types de cartes DG Gel différents à bord Jusqu’à 8 types de cartes DG Gel différents
Centrifugeuses et Incubateurs spécification
Nombre de centrifugeuses 2 centrifugeuses indépendantes
Capacité centrifuge 12 cartes par centrifugeuse (total 24 cartes)
Temps de centrifugation 9 minutes
Durée d’incubation 15 minutes (au besoin)
Températures d’incubation 24-37°C (75.2-98.6°F; selon les tests demandés)
Nombre d’incubateurs 3 incubateurs indépendants
Capacité de l’incubateur 12 cartes/incubateur
Poste de lecture spécification
Système de lecture Lecture couleur haute résolution à l’aide d’une caméra CCD
Solutions système et déchets spécification
Solution système
  • Grifols DG Fluid A dilué pour le système fluidique
  • Grifols DG Fluid B dilué pour le lavage externe et le lavage final du système fluidique
Conteneurs et capacité
  • 1 bidon pour Grifols DG Fluid A (6 L) (extensible à 12 L*)
  • 1 bidon pour Grifols DG Fluid B (6 L) (extensible à 12 L*)
  • 2 conteneurs pour les solutions de déchets (6 L/chaque conteneur)
  • 1 conteneur pour l’élimination des cartes traitées (jusqu’à 100 cartes entièrement utilisées)
Vidange des liquides usés Possibilité de vidanger les déchets liquides directement dans le système de drainage du laboratoire
Poids du conteneur (lorsqu’il est plein) ≤6 kilogrammes
Surveillance des conteneurs Oui, en surveillant le volume en poids
Logiciel/Ordinateur spécification
Système opérateur Windows 7
Logiciel installé Logiciel Erytra Eflexis
antivirus Programme de contrôle intégré McAfee
Protocole de connexion LIS Protocole ASTM
Sorties vers les périphériques Interfaces standards :

  • 3 connexions RS232
  • 8 ports USB (4 à l’avant, 4 à l’arrière)
  • 2 connexions LAN
Connexion à distance Oui, l’application Web permet aux opérateurs autorisés d’accéder à :

  • Feuille de travail
  • Résultats
  • Base de données
  • Contrôle de qualité
  • Gestion des utilisateurs

Diagnostic à distance : le support technique/spécialisé peut se connecter à distance au système
